Copreci fabrica varios modelos de bombas de recirculación y vaciado para electrodomésticos. Debido a los requerimientos de un mercado cada vez más exigente es necesario asegurar que el producto funcionará sin errores en un período largo de tiempo. Para obtener datos fiables es necesario probar varias bombas simultáneamente. Producto a probar: http://www.copreci.com/cas/ productos.asp?apartado=LAVADO&familia=Electrobombas

Solución aportada

Partiendo de las especificaciones del cliente se han realizado las siguientes tareas:

• Diseño del armario de potencia, seguridades y sistema de adquisición de datos basado en chasis CompactDAQ.
• Supervisión del montaje y puesta en marcha del armario de potencia.
• Creación del programa de control en Labview.

El sistema tiene las siguientes características:

• Prueba con alimentación de red a 50Hz o a 60Hz, con tensión configurable entre 110 y 250 VAC.

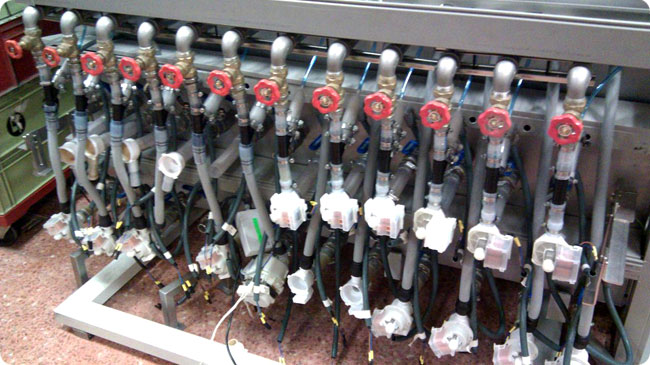

• Prueba simultánea de hasta 12 bombas. Se puede configurar cuántas se van a probar.
• Ensayos con agua a distintas temperaturas.
• Medición de temperatura de bobeando, factor de potencia, intensidad consumida….
• Posibilidad de pruebas de varios varios meses de duración.
• Sistema de seguridad redundante para prevenir daños en caso de fallo del sistema de control.
• Adquisición y graficado de datos cada 100 ms durante todo el ensayo. Permite analizar a posteriori el estado del sistema en cada momento.
• Detección automática de mal funcionamiento de una bomba, con guardado automático de los datos correspondientes a los instantes inmediatamente anterior y posterior al fallo.
• Interface con el usuario con PC industrial con pantalla táctil de 17”.
• Comunicaciones Wi-Fi para permitir el visitando de los resultados en otros ordenadores del laboratorio.

Ventajas

• La gran potencia y capacidad de almacenamiento del PC permite guardar en el disco duro muestras de todas las bombas a 10 muestras/segundo durante períodos de tiempo prolongados.
• La pantalla táctil de 17” facilita la lectura de los parámetros y la configuración de las pruebas.
• Secuencia de pruebas configurable, para poder adaptar el banco a las bombas que se desarrollen en el futuro.

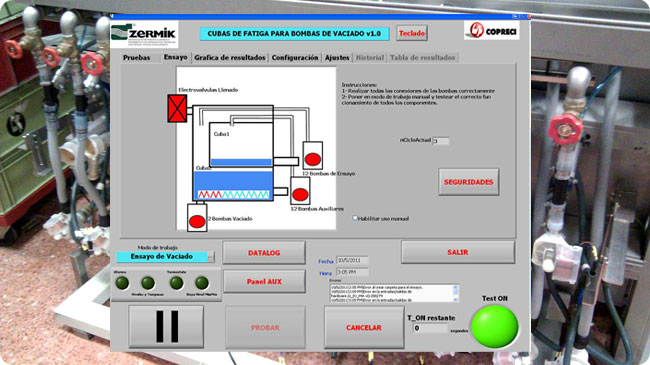

• Interface sencilla de utilizar, gracias a la programación en Labview.
• Generación de ficheros estándar como resultado del test, para poder ser exportados a aplicaciones Excel.
