Desarrollo de un sistema de test de válvulas de control de gas basado en Labview. Monitorización de presiones, caudales, caídas de presión y comportamiento de la válvula ante cambios en sus condiciones de entorno. Generación de datos estadísticos a partir de pruebas de grandes cantidades de válvulas.

Copreci fabrica diversos componentes para cocinas de gas. Uno de estos componentes es la válvula de control para sistemas REMOTION (http:// www.copreci.com/remotion/index_emotion.htm). La válvula permite variar el caudal de gas. Para el desarrollo de una nueva versión era necesario un nuevo banco de ensayos que permitiese medir con precisión el comportamiento de la válvula, con precisiones mejores que 1 mbar.

Solución aportada

Partiendo de las especificaciones del cliente se desarrolló un sistema completo llave en mano:

• Chasis mecánico en acero inoxidable y aluminio.

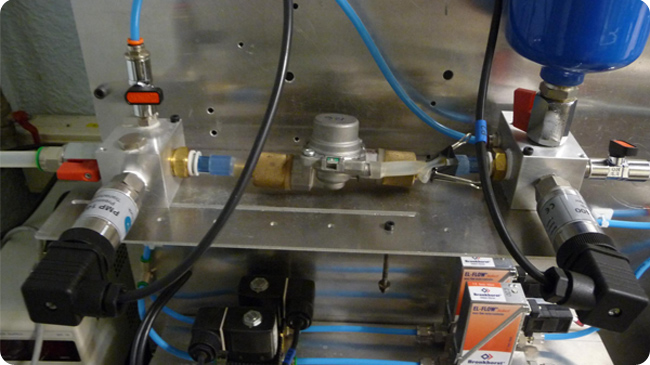

• Sistema de test de presión con regulador electrónico, electroválvulas, medidores de caudal…
• Armario de control con sistema de adquisición CompactDAQ (http:// www.ni.com/dataacquisition/compactdaq/).
• Programa de control basado en Labview. Permite la realización de distintos ensayos, la configuración de los mismos y el análisis de los datos obtenidos. Es posible exportar los resultados a Excel.

Ventajas

• Entrega llave en mano del sistema completo, según especificaciones del cliente.
• Sistema configurable, permitirá probar nuevos modelos de la misma familia que se desarrollen en el futuro.
• Interface sencilla de utilizar, gracias a la programación en Labview.
• La utilización de formatos estándar para guardar datos facilita el análisis y utilización posterior de los mismos.
