Sistema de ensayos de fatiga para encendedor piezoeléctrico.

Copreci

El hardware de National Instruments junto con la potencia del lenguaje Labview permite la monitorización de sistemas a velocidades de muestreo inimaginables hace tan sólo unos años”.

Otros casos de éxito

Copreci fabrica diversos componentes para cocinas de gas. Uno de estos componentes es el encendedor piezoeléctrico. Consta de un sistema mecánico que, al golpear un material piezoeléctrico, genera una chispa para el encendido de la llama. Copreci quería medir la calidad de la chispa producida y monitorizar la fatiga del material piezoeléctrico en ensayos de varios miles de ciclos.

La medición de la tensión generada requiere una adaptación previa debido a su alto voltaje (alrededor de 25 kV). También hace falta un muestreo a muy alta velocidad, ya que la duración total de la chispa es de algunos microsegundos.

Solución aportada

Se desarrolló una pequeña máquina que era capaz de girar alternativamente el encendedor de un lado a otro, de forma que el encendedor generara dos chispas. La tensión generada se llevaba a un atenuador para pasar de 25Kv a 1V.

Para el control del motor y de los finales de carrera se utilizó una tarjeta NI USB6525. Para la adquisición de datos se eligió una tarjeta NI -PCI5105 de 60MHz de frecuencia de adquisición.

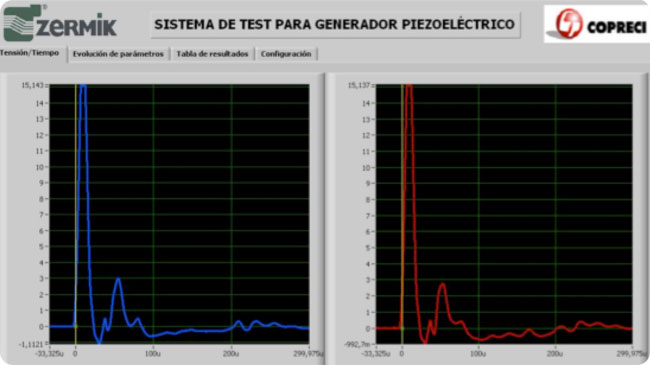

Se desarrolló un programa en Labview para el control del sistema. Se puede personalizar el test y definir los criterios de aceptación del encendedor piezoeléctrico. El programa puede guardar en formato Excel los resultados de cada chispa, que pueden ser utilizados posteriormente para generar gráficas o informes personalizados.

Ventajas

  • El hardware de National Instruments permite frecuencias de adquisición de hasta 60MHz, de forma que es posible ver el desarrollo de la chispa con gran precisión.
  • La programación en Labview permitió acortar los tiempos de desarrollo e implementar una interface sencilla de utilizar.
  • La utilización de formatos estándar para guardar datos facilita el análisis y utilización posterior de los mismos.
